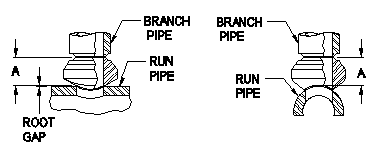

HEAVY WALL BUTT - WELD OUTLETS

PENN CATALOG F2002
FIG NO. 57502 ASME B31.1 AND MSS-SP-97

Outlet Size DN	"A" Dimension
	Run Wall Nominal Thickness
	20	25	32	40	45	50	60	65	70	80
80	73	83	86	92	105	116	127	140	149	154
90	79	83	87	95	106	117	129	141	152	160
100	84	86	89	98	110	121	132	143	156	167
125	95	95	102	108	121	133	146	159	168	183
150	105	111	114	119	133	146	159	171	184	198
200	106	117	124	132	146	162	176	191	206	221
250	108	124	127	135	151	167	183	198	214	230
300	111	130	137	144	160	176	192	208	224	240
350	114	133	140	148	160	176	192	208	224	240
400	119	149	152	164	168	184	200	216	232	248
450	130	165	165	165	173	189	210	224	240	256
500	143	171	178	192	198	206	221	235	252	267
600	165	194	203	222	229	249	267	279	319	271
